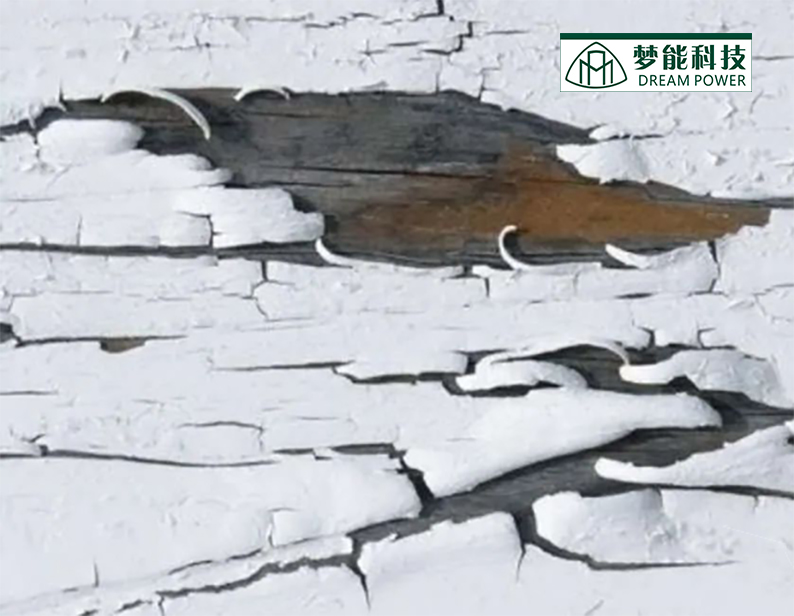

由于涂料涂層和工件表面，或者是新舊涂層之間喪失了附著力，涂層表面形成小片或鱗片脫離，如果涂層和表面間的附著力完全喪失，使漆膜整張掉落，這種現(xiàn)象稱為“脫落”，也稱為脫皮剝落。涂膜剝落也是一種常見(jiàn)的重大涂裝缺陷。涂層剝落一般是由以下幾個(gè)原因產(chǎn)生的。

原因一

被涂工件表面處理不充分，過(guò)分光滑。涂料涂裝前，底材未經(jīng)表面處理或處理不徹底，表面殘存水分、油污、氧化皮等。涂膜的附著力通常來(lái)源于兩個(gè)方面，一方面是物理上的吸引力和微小的結(jié)構(gòu)域結(jié)構(gòu)之間的勾、搭、纏、繞等結(jié)合力；另一方面源于各種化學(xué)鍵產(chǎn)生的結(jié)合力。如果底材過(guò)于光滑，則涂膜對(duì)底材的物理結(jié)合力就會(huì)變?nèi)?，?dǎo)致涂膜不能附著在底材上而產(chǎn)生脫落。

防治方法：光滑表面要用砂紙打磨成平光，對(duì)水分、油污、氧化皮等要徹底清除。

原因二

底漆選擇不對(duì)造成油漆脫落。如漆膜過(guò)硬，使面漆不易粘合或底漆光澤太大等原因。底、面漆不配套，造成層間附著力欠佳。

防治方法：選用與底漆配套的中間漆或者面漆產(chǎn)品。

原因三

涂膜過(guò)厚或涂膜層間干得不透，遇到水氣等，涂膜干燥狀況不良。如果面漆涂膜厚度超厚或因其他原因底漆中的溶劑不能充分發(fā)揮出來(lái)，層間的涂膜界面會(huì)因?yàn)槿軇┑拇嬖谛纬煞涓C狀，使得涂膜疏松、強(qiáng)度下降，造成附著力下降，一旦破損就會(huì)造成脫落。

防治方法：涂膜需干透后并經(jīng)打磨，才可以涂覆（刷、輥、或噴）面漆，以增加涂層間附著力。但也要防止底漆過(guò)度干燥。底漆過(guò)度干燥后，底漆中缺少具有活性的極性基團(tuán)，使得面漆與底漆之間缺乏來(lái)自化學(xué)鍵的結(jié)合力，從而會(huì)降低層間附著力，導(dǎo)致脫落。

為了防止涂層剝落，還要注意，嚴(yán)禁被涂物暴露時(shí)間過(guò)長(zhǎng)，暴露時(shí)間過(guò)長(zhǎng)，底材或底漆容易被異物如油等污染，表面發(fā)生粉化或因長(zhǎng)時(shí)間暴露生成新的化學(xué)物質(zhì)時(shí)，面漆不能與底漆或底材充分接觸，也會(huì)影響涂層之間的附著力，造成脫落。

因?yàn)橥苛媳旧硇阅茉虍a(chǎn)生的剝落情況不多見(jiàn)，大部分都是因?yàn)榈撞奶幚聿桓蓛?，或者底漆超過(guò)了規(guī)定的涂裝間隔而沒(méi)有按照要求進(jìn)行清潔處理所致，因此涂裝前的清理工作要保證涂膜間有足夠的附著力，避免產(chǎn)生脫落弊病的關(guān)鍵?；熿F或戶外環(huán)境中，選用快干涂料縮短涂覆時(shí)間；避免在潮濕環(huán)境施工，或者使用濕固化涂料。嚴(yán)格按照要求規(guī)定的溫度和時(shí)間操作，按照工藝規(guī)程控制。
