一、工程概況

項(xiàng)目位于市中心區(qū)域，定位為高級(jí)商品住宅群，其地下停車場(chǎng)除了體現(xiàn)其為業(yè)主提供便捷的車輛交通樞紐作用外，整個(gè)地下車庫(kù)的形象也是項(xiàng)目作為高尚樓盤的又一重要體現(xiàn)。地下車庫(kù)每天車來車往，輪胎所產(chǎn)生的噪聲會(huì)令雙耳感到強(qiáng)烈的不適，且作為一個(gè)現(xiàn)代化商住區(qū)，我們有理由追求更健康更安全放心的生活空間，所以無論從質(zhì)量上，觀感上，安全上都應(yīng)該選用一種耐磨性高，抗壓性強(qiáng)，降噪性好且環(huán)保的地坪材料。根據(jù)這個(gè)目的要求，針對(duì)停車場(chǎng)地坪，作為地坪專家的夢(mèng)能科技,提出如下的解決方案。

二、引用標(biāo)準(zhǔn)

GB 50212－2002 建筑防腐蝕工程施工及驗(yàn)收規(guī)范

GB 50204-2002 混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范

J115-2001 回彈法檢測(cè)混凝土抗壓強(qiáng)度技術(shù)規(guī)程

SSPC SP13/NACE No.6 混凝土表面處理

ISO2808 涂膜厚度測(cè)量

GB 8624-2006 鋪地材料防火耐燃燒性能分級(jí)

三、混凝土表面要求及處理

3.1、表面要求

結(jié)構(gòu)強(qiáng)度：對(duì)混凝土本身的結(jié)構(gòu)強(qiáng)度，需要符合業(yè)主規(guī)格書的有關(guān)要求。通常的要求是用回彈儀測(cè)定抗壓強(qiáng)度，基層的抗壓強(qiáng)度應(yīng)不低于25N/mm2（3500psi）。

硬化期：混凝土結(jié)構(gòu)在20℃，相對(duì)濕度65%的情況下，至少需要28天的硬化期。

含水量：測(cè)定含水量有幾種方法，要求不超過5%，才適宜進(jìn)行表面涂裝。 使用ELCOMETER 118可以測(cè)得實(shí)際含水量的數(shù)值，該方法為必須檢測(cè)項(xiàng)目。 ASTM4263薄膜測(cè)試法，取10μm厚，45cm×45cm透明聚乙烯薄膜平放在混凝土表面，用膠帶紙密封四邊。16小時(shí)后，薄膜下出現(xiàn)水珠或混凝土表面變黑，說明混凝土過濕，不宜涂裝。

平整度：混凝土表面平整度：2m靠尺高差≤±3mm

粘接強(qiáng)度：混凝土表面粘接強(qiáng)度：≥1.5Mpa

混凝土的澆注施工：建議采用一次性澆注混凝土原漿收光成型施工方式。

混凝土伸縮縫處理：混凝土施工完成三天后即進(jìn)行伸縮縫切割處理。

3.2、表面處理

噴砂/無塵研磨處理。

3.3 施工環(huán)境要求

A、施工作業(yè)面不能有交叉施工存在

B、施工作業(yè)面須有具備基本防風(fēng)防雨條件

C、施工期間相對(duì)濕度須低于75%、露點(diǎn)溫度高于3度、基面溫度高于10度。

D、施工期間需要地下室排風(fēng)系統(tǒng)配合。

3.4 表面清潔

表面清潔建議使用真空吸塵器進(jìn)行表面清潔，這樣可以達(dá)到最潔凈的表面創(chuàng)造最佳的涂層附著力。

3.5 缺陷修補(bǔ)

經(jīng)過動(dòng)力工具打磨表面處理后的混凝土基層會(huì)暴露其隱蔽的深層缺陷，所有混凝土預(yù)留空洞或其它粗孔洞均用雙組分無溶劑的環(huán)氧樹脂涂料與水洗級(jí)、高純度的級(jí)配石英砂的混合砂漿進(jìn)行填補(bǔ)，環(huán)氧樹脂涂料與水洗級(jí)、高純度的級(jí)配石英砂的混合砂漿不僅可以修補(bǔ)基層的表面的空洞，其不但具有優(yōu)異的粘結(jié)性能，其與石英砂的混合砂漿還具有極高的強(qiáng)度，可給后續(xù)涂層提供極佳的粘結(jié)界面。 注：當(dāng)施工現(xiàn)場(chǎng)達(dá)不到上述條件時(shí)應(yīng)根據(jù)現(xiàn)場(chǎng)情況停止施工并工期順延。

四、玻璃鱗片環(huán)氧砂漿地坪

4.1 環(huán)氧地坪封閉底漆 DreamFloor 600 SZ

無論混凝土的質(zhì)量如何好，微孔總是存在的。為了封閉住這些微孔，堵住腐蝕介質(zhì)的滲透，就必須使用封閉層進(jìn)行打底。由于新澆的混凝土呈高堿性，封閉層須有著很好的抗堿性能。環(huán)氧地坪封閉底漆 DreamFloor 600 SZ 是混凝土表面專用封閉漆，可以起到以下作用：

黏結(jié)混凝土表面的粉塵

滲透封閉混凝土表面

加固混凝土表層使其更為致密

為后道涂層創(chuàng)造良好基層。

4.2 環(huán)氧玻璃鱗片漆 DreamCover 152

中間漆使用環(huán)氧玻璃鱗片漆 DreamCover 152，在防腐涂層樹脂中混入鱗片填料，不但可以提高其機(jī)械強(qiáng)度，降低它的線膨脹系數(shù)及固化收縮率，而且一次成膜可達(dá)500um，可掩蓋基材的不平整缺陷。鱗片填料的加入，還可大大地抑制腐蝕介質(zhì)的侵入，例如，水和離子類的腐蝕介質(zhì)，通常它們將通過擴(kuò)散進(jìn)入涂層，最后直至滲透到基體材料。采用玻璃鱗片制成涂層，作為防腐蝕保護(hù)層使用，比采用云母、硅酸鈣及硅酸鋁等填充材料的涂料具有更加優(yōu)越的性能。玻璃鱗片涂料在化工、石油、海洋工程、運(yùn)輸、能源及水處理等各個(gè)領(lǐng)域，作為優(yōu)良的防腐襯里材料，已經(jīng)成功地應(yīng)用于鋼材或混凝土結(jié)構(gòu)表面的防腐保護(hù)層等的用途。

同時(shí)，玻璃鱗片加強(qiáng)型環(huán)氧地坪漆還有著良好的耐堿、耐化學(xué)品性能，與底材附著力強(qiáng)，體積固體分80%，可以一次噴涂500um以上，具有良好的抗?jié)B透性。其性能如下：

4.3 環(huán)氧地坪面漆 DreamFloor 640 SZ

環(huán)氧地坪面漆 DreamFloor 640 SZ是一種雙組份的環(huán)氧地坪涂料，具有良好的耐化學(xué)腐蝕性、耐磨性及持久性，同時(shí)具備先進(jìn)的Bf1級(jí)防火性能，多種顏色可供選擇，廣泛應(yīng)用于有無塵、耐磨和美觀舒適要求的倉(cāng)庫(kù)、車間、車庫(kù)及產(chǎn)區(qū)域。

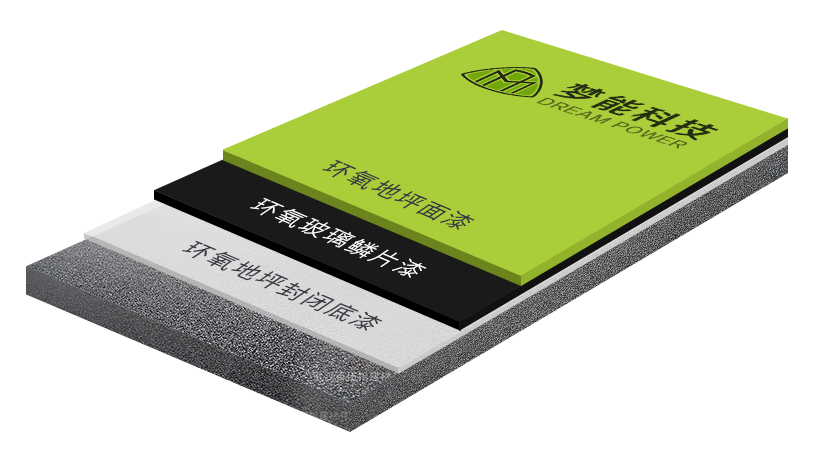

4.4、整體配套方案

五、涂裝施工

5.1 施工方法

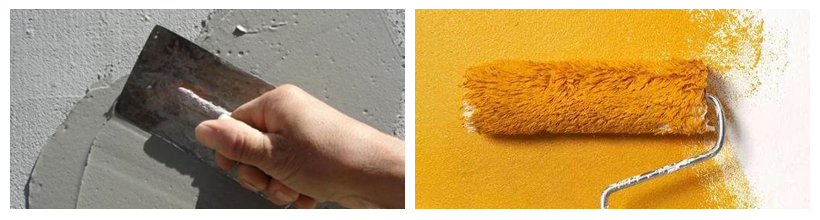

刮涂、滾涂相結(jié)合

5.2 施工參數(shù)

混合比率：涂料分兩個(gè)包裝，記著一定要按比例混合一套涂料，一套涂料混合好后，必須在規(guī)定的混合使用壽命內(nèi)用完。先使用機(jī)械攪拌器攪拌基料A組分，把全部的固化劑倒入基料中，機(jī)械攪拌均勻。

5.3、熟化時(shí)間

雙組份混合后，要放置熟化一定時(shí)間后才能使用

5.2混合使用時(shí)間

如果超過規(guī)定的混合使用時(shí)間，涂料將不可以再使用。

六、施工步驟

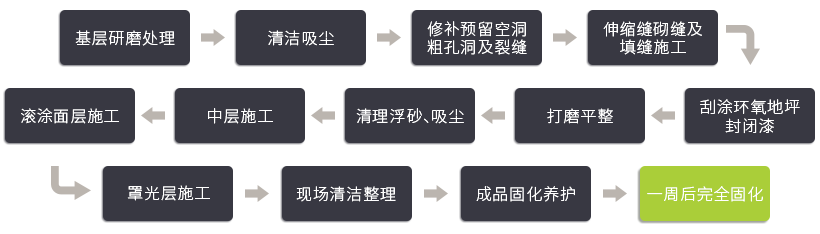

基層研磨處理→清潔吸塵→修補(bǔ)預(yù)留空洞、粗孔洞及裂縫→伸縮縫砌縫及填縫施工→刮涂環(huán)氧地坪封閉漆→打磨平整→清理浮砂、吸塵→中層施工→滾涂面層施工→罩光層施工→現(xiàn)場(chǎng)清潔整理→成品固化養(yǎng)護(hù)→一周后完全固化

6.1 漆膜厚度的控制

混凝土結(jié)構(gòu)表面的漆膜厚度控制與鋼材表面有所不同，常用的干膜和測(cè)厚儀并不能起到作用。并且，由于混凝土表面也不象鋼材表面一樣平整光滑，濕膜測(cè)厚儀也不能有效地進(jìn)行漆膜厚度的測(cè)量。

6.2 試板法

試板法也是較為簡(jiǎn)單易行的方法，即在噴涂施工時(shí)，選取典型位置，用膠帶貼上若干試板，施工完畢后，在試板上測(cè)量干膜厚度，即可知道實(shí)際的漆膜厚度。
