海洋工程項目的構件面臨腐蝕風險，在ISO 12944-2017系列標準中定義為腐蝕高級別CX，屬于海洋氣候腐蝕條件，涂料質量和施工質量對交付后產品質量能否滿足產品的設計壽命至關重要。一旦產品交付后涂層出現質量問題，在服役狀態下的維修保養所需要的費用高昂，筆者查閱資料發現，在殼牌石油公司某澳大利亞FLNG項目涂層質量出現問題，維修費用包含直接費用和間接費用大約每平米10萬美元。因此對海洋工程防腐涂層質量的要求也越來越嚴格，筆者參與了多個涉外海洋工程項目均要求對油漆及防火漆進行質量擔保，并要求提供相應的質量擔保協議，含擔保年限不等，通常5a-10a，某些個別項目會要求擔保25a，主要擔保內容是根據ISO 4624-2016或ASTM D610標準中對表面生銹、開裂、剝落、起泡、變色按照不同年限設計相應要求。本文通過涂層質保中參考面選擇、技術標準、實際項目應用案例解析海洋工程防腐涂層質保程序，為海洋工程防腐涂層質保提供參考。

一、涂層質保程序

涂層質保年限不同于涂層設計壽命，涂層質保年限通常短于涂層設計壽命。涂層質保屬于項目質保的一部分，通常在項目規格書中規定涂層質保年限和質保要求。根據質保年限和質保要求，油漆廠家根據設計要求推薦油漆配套系統，經業主批準后簽訂包含質保年限和質保要求的質保合同。在涂裝施工啟動前根據推薦的油漆配套系統開展工藝評定試驗，評定試驗由業主、油漆廠家、施工單位、總包單位等各方進行見證。在工程件進行涂裝前，需要前述的涂裝工程參與各方在工程件上選擇質保參考面，并進行見證確認后按照推薦配套系統進行施工，各方需要全程見證施工過程，并在施工記錄上簽字確認。具體流程詳見圖1。工藝評定樣件一般采用NORSOK M501推薦的標準樣件（見圖2），也可使用各方達成一致的其他樣件。

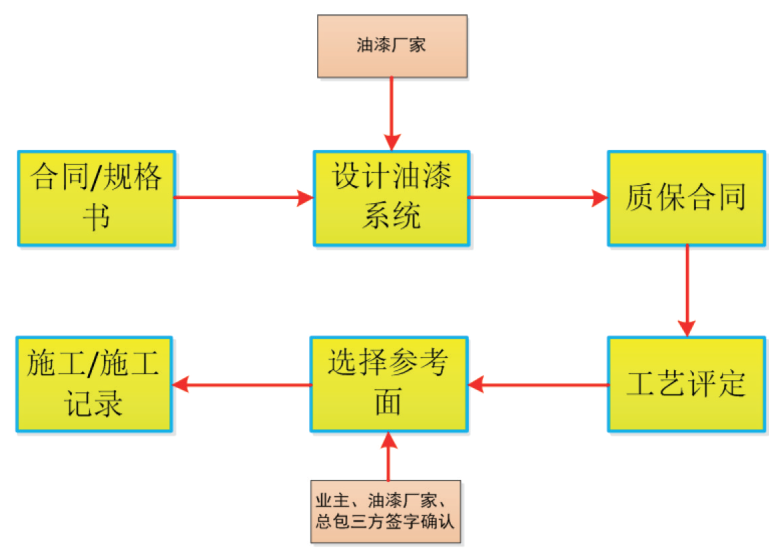

圖 1 涂層質保流程

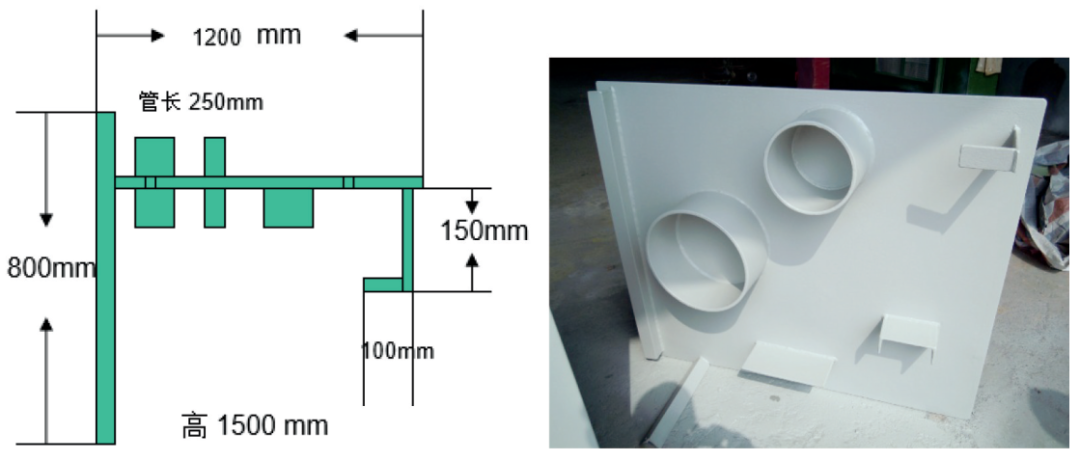

圖 2 涂層工藝評定典型圖

1.1 涂裝參考面

涂層質保項目在項目開工之前需項目參與各方在工程實體上面為每個規定涂層系統選擇試驗參考面。參考面選擇參照ISO 12944-2017測試參考面尺寸和選擇指南以及ISO 12944-2017測試參考面的標記、評估和記錄報告。選擇參考面需參考以下原則：（1）規定系統的典型宏觀服役環境，既包含潛在最嚴酷情況出現、又包含典型環境出現的位置；（2）不應位于因正常操作而受到高風險物理破壞位置；（3）容易評估3年涂層腐蝕條件。通常選擇甲板面和節點位置作為涂裝參考面。典型參考面如圖3所示。

圖 3 典型參考面

相關各方應當見證應用測試參考面的涂層的表面處理、涂層混合、涂層施工和性能檢測。完整測試參考面涂層，總包方和施工方按照規格書、施工程序、檢驗試驗計劃實施涂層施工和性能檢測并共同簽署相關文件。此外，承包商及其涂料分包商應正式且明確地承認，應用于測試參考區域的涂料是其涂料產品完全符合測試要求的示例。

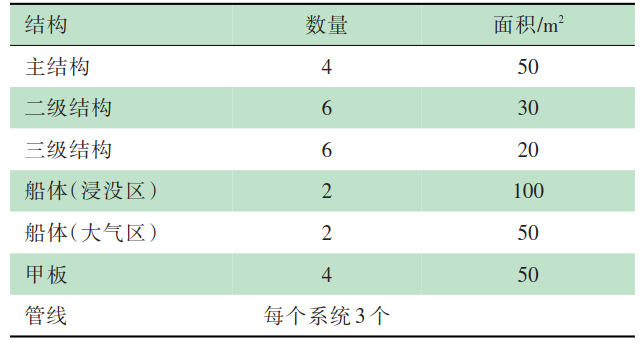

表 1 測試參考面面積和數量選擇

1.2 油漆施工

施工工人需經過油漆廠家培訓取證后方可上崗作業。施工過程中，施工單位應按照規格書要求對表面處理等級、粗糙度、灰塵度、表面鹽分含量、油漆修補表面處理等級要求開展工作并進行報檢記錄。

二、油漆涂層老化評價標準

涂層評價根據質保年限，通常要求經過一定的年限按照ISO 4628-2016或ASTM D610標準針對涂層的表面生銹、開裂、剝落、起泡、變色、粉化、絲狀腐蝕等缺陷做定性和定量評價，其中包括對缺陷數量評價、缺陷尺寸評價、顏色變化程度評價。

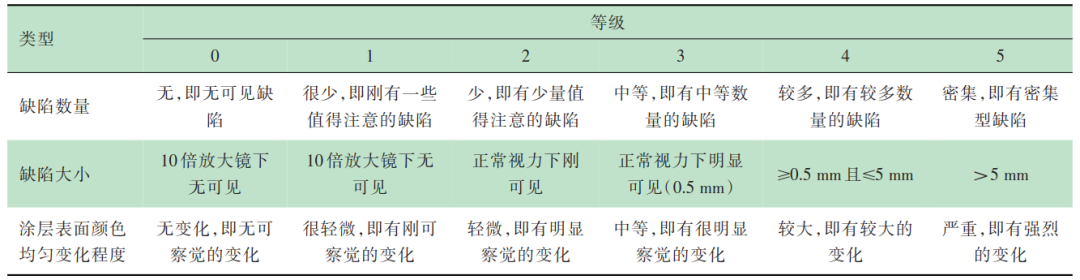

表 2 涂層工藝評定典型圖

三、涂層質保案例分析

3.1 涂層質保

國外海洋平臺和液化天然氣模塊項目在規格書中規定了涂層的質保年限和要求，大部分石油公司的企業標準也提出涂層質保要求，比如殼牌石油公司的工程設計標準DEP30.48.00.31陸上和海上涂層保護中明確對涂層質量保證是5a，儲罐和壓力容器內涂層質保為10a，熱噴鋁涂層為10a。表3為筆者對涉及質保的項目進行對比分析，其中涂層缺陷采用標準為ISO 4628-2016或者ASTM D610；質保期限最長達25a，最少是5a；不同項目對銹蝕等級、起泡、涂層粉化、開裂、附著力、顏色等均做不同等級要求。

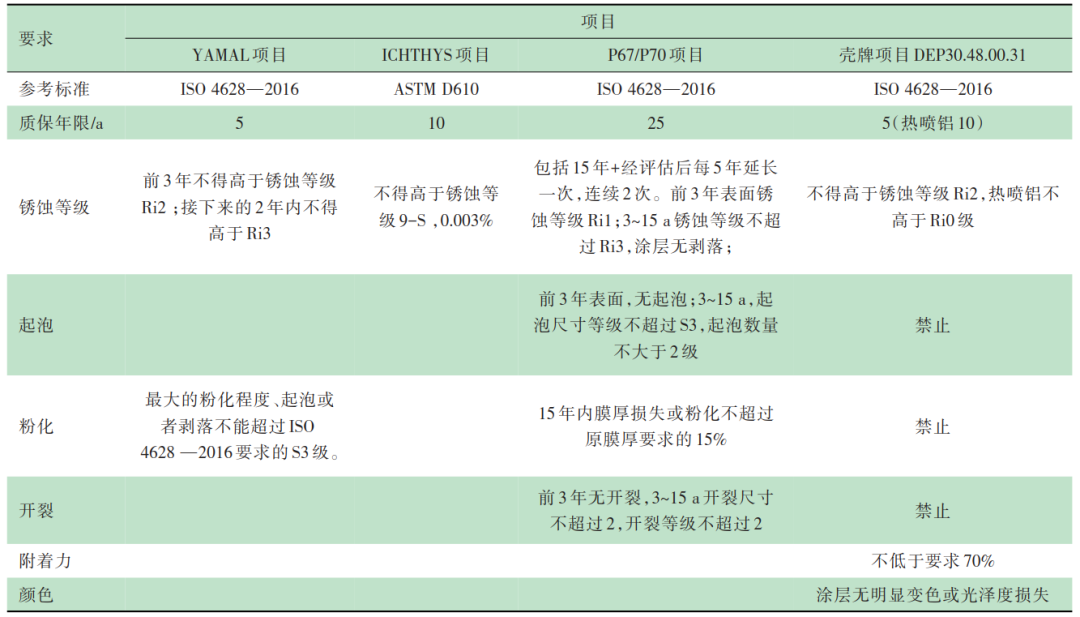

表 3 項目涂層質保要求案例

3.2 防火涂層質保

防火涂層質保一般要求“缺陷區域”的第1年和第2年不能超過構件面積或長度的0.5%；第3、第4和第5年不能超過構件面積或長度的1%；第6年和第7年不能超過構件面積或長度的3%；第8年、第9年和第10年不能超過構件面積或長度的5%。缺陷區域是指對照涂裝參考區域的防火涂層系統與索賠標的物已剝離或至少與參考面的嚴重程度相同情況下的目視無損檢測顯示的每個離散區域或連續出現開裂或涂層剝離區域面積大小或長度的總和：涂層從面積＞1 m2的基材上剝離；涂層面積＞1 m2的層間剝離或者涂層長度＞1m的基材開裂，防火涂層開裂的程度通常按照SY/T 7396-2017《石油天然氣工業陸上生產設施被動防火推薦做法》9.3章節進行處理。

3.3 修復

在涂層質保期間內出現質量問題，如果項目相關方確定涂層系統因工藝缺陷或涂層制造缺陷而失效，涂層失效和腐蝕區域應按照施工時使用的原始涂層施工要求進行修復，包括表面處理程序和業主可接受的標準。在任何情況下，涂層修復應在臨時驗收證書后的質保期滿前完成。

四、質保風險應對

工程項目要求進行涂層質保，總承包單位或者施工單位應根據合同要求對涂層材料入場檢測，包括涂料光譜指紋、固體成分含量、云母含量、鋅粉含量、細度以及樹脂含量等進行測試是否與涂料公司提供母本成分一致；留存好檢驗報檢記錄；工藝評定記錄；施工過程中交底記錄等文件性資料。同時總承包或施工單位應與涂料廠家簽訂相關的材料質保協議；與施工廠家簽訂質量保證協議，并且對重點項目進行工程投保以規避合同質保風險。

五、結語

目前國內對涂層質保體系還不完善，容易被忽視。涉外項目如未能仔細理解技術要求，很容易出現涂層質保真空帶。通常國外在工程項目開工前涂料制造商提供的大多數擔保都可以保護業主免受因涂裝作業后短時間內可能導致開裂、起泡、剝落和不均勻褪色等常見涂層缺陷。資料表明，長期擔保的涂料和涂層施工的工程項目能夠確保一定的質量水平，項目涂層首次維修時間明顯長于無質保的項目，對于業主而言，可以節省大量時間和金錢，也可以提升承包商涂層施工質量，因此本文對涂層質保分級和區域進行闡述，旨在給國內的工程項目開展涂層質保時提供參考。
