核電站多處于沿海地區(qū)，對(duì)鋼制安全殼的腐蝕防護(hù)要求較高，同時(shí)殼內(nèi)部分設(shè)備長(zhǎng)期處于高溫運(yùn)行環(huán)境，目前采用醇溶性無(wú)機(jī)富鋅漆作為防護(hù)涂層?？紤]到無(wú)機(jī)富鋅漆的特性，其干膜鋅含量超過(guò)85%，噴涂時(shí)易出現(xiàn)干噴及漆霧，對(duì)施工要求極高；同時(shí)，漆膜固化方式為濕固化，需要進(jìn)行人工加濕養(yǎng)護(hù)。而核電施工現(xiàn)場(chǎng)環(huán)境復(fù)雜，施工人員水平參差不齊，“三分油漆、七分施工”，施工效果的好壞直接影響最終油漆涂裝后的性能。本文主要對(duì)核電站現(xiàn)場(chǎng)施工各種工況條件進(jìn)行試驗(yàn)?zāi)M，考察施工工藝以及養(yǎng)護(hù)工藝對(duì)無(wú)機(jī)富鋅涂層性能的影響，根據(jù)試驗(yàn)結(jié)果為后續(xù)制訂無(wú)機(jī)富鋅涂層施工規(guī)范提供數(shù)據(jù)支撐。

一、實(shí)驗(yàn)內(nèi)容

本部分實(shí)驗(yàn)內(nèi)容分別從油漆噴涂、養(yǎng)護(hù)、固化程度檢驗(yàn)及涂層表面處理等施工環(huán)節(jié)進(jìn)行工藝模擬試驗(yàn)，主要目的是考察不同施工工藝對(duì)涂層性能的影響。實(shí)驗(yàn)過(guò)程中，鋼板預(yù)處理按照《SSPC-SP10噴砂處理》和《ISO8502-3噴砂后鋼板表面灰塵清潔度標(biāo)準(zhǔn)》執(zhí)行；涂層MEK擦拭按照《ASTM D4752-2010溶劑擦拭法測(cè)定硅酸乙酯(無(wú)機(jī))富鋅底漆的甲乙酮耐受性的標(biāo)準(zhǔn)實(shí)施規(guī)程》執(zhí)行；涂層附著力測(cè)試按照《ASTM D4541-2017用便攜式粘合試驗(yàn)儀測(cè)定涂層剝離強(qiáng)度的標(biāo)準(zhǔn)試驗(yàn)方法》執(zhí)行。

1、采用不同噴涂設(shè)備進(jìn)行試驗(yàn)板噴涂

分別采用高壓無(wú)氣噴槍和空氣噴槍進(jìn)行無(wú)機(jī)富鋅漆試驗(yàn)板噴涂，漆膜充分加濕養(yǎng)護(hù)后進(jìn)行MEK和附著力測(cè)試，并用100倍放大鏡對(duì)漆膜表面進(jìn)行觀察。

2、漆膜固化效果隨時(shí)間變化模擬實(shí)驗(yàn)

考慮到施工現(xiàn)場(chǎng)施工環(huán)境復(fù)雜以及噴涂設(shè)備體積較大，無(wú)機(jī)鋅漆膜加濕養(yǎng)護(hù)無(wú)法做到100%覆蓋。因此進(jìn)行試驗(yàn)?zāi)M，考察涂層在完全沒(méi)有養(yǎng)護(hù)的條件下，其固化效果隨時(shí)間變化情況。采用高壓無(wú)氣噴槍進(jìn)行2塊無(wú)機(jī)富鋅漆試驗(yàn)板噴涂（850mm×360mm×10mm），漆膜厚度100~190μm；將噴涂完成的試驗(yàn)板，不采取養(yǎng)護(hù)措施，分別在室內(nèi)、戶外長(zhǎng)期放置；定期進(jìn)行環(huán)境溫濕度記錄；定期進(jìn)行涂層MEK擦拭和附著力測(cè)試。

3、不同試劑MEK擦拭效果對(duì)比實(shí)驗(yàn)

進(jìn)行無(wú)機(jī)富鋅底漆樣板噴涂，噴涂后的樣板分別進(jìn)行不同程度的噴灑水霧養(yǎng)護(hù)，分別使用丁酮、丙酮、混合稀釋劑（50%異丙醇+35%丙二醇甲醚+15%乙醇）、甲基異丁酮進(jìn)行MEK擦拭，對(duì)擦拭結(jié)果進(jìn)行對(duì)比分析。

4、漆膜表面打磨對(duì)涂層性能的影響實(shí)驗(yàn)

進(jìn)行無(wú)機(jī)富鋅底漆樣板噴涂，涂層厚度160~250μm，噴涂完成后在不同時(shí)間點(diǎn)（1h、2h、24h、48h、完全固化后）將膜厚打磨減薄30~60μm；打磨前進(jìn)行MEK測(cè)試，對(duì)漆膜充分養(yǎng)護(hù)后進(jìn)行MEK和附著力測(cè)試。

5、復(fù)涂對(duì)涂層性能的影響實(shí)驗(yàn)

進(jìn)行無(wú)機(jī)富鋅底漆樣板噴涂，噴涂完成后在不同時(shí)間點(diǎn)（0.5h、1h、12h、24h）進(jìn)行復(fù)涂，復(fù)涂厚度30~60μm；對(duì)漆膜充分養(yǎng)護(hù)后進(jìn)行MEK和附著力測(cè)試。

二、實(shí)驗(yàn)結(jié)果及分析

1、噴涂壓力對(duì)涂層性能的影響

對(duì)采用空氣噴涂的無(wú)機(jī)鋅涂層試驗(yàn)板（1-2#）、采用高壓無(wú)氣噴涂的無(wú)機(jī)鋅涂層試驗(yàn)板（3-4#）分別進(jìn)行MEK擦拭和附著力測(cè)試，測(cè)試結(jié)果如表1所示。

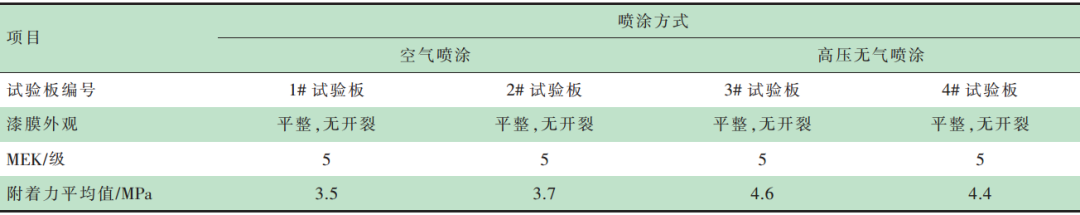

表1 不同噴涂方式涂層MEK及附著力實(shí)驗(yàn)結(jié)果

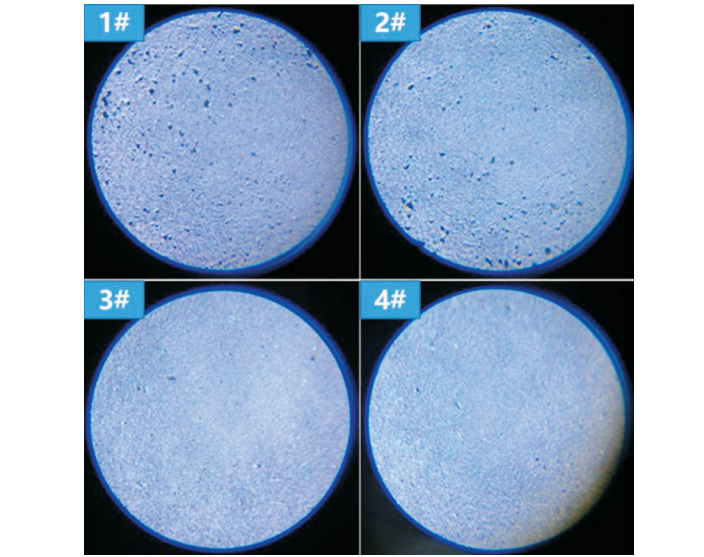

圖1  不同噴涂方式涂層表面微觀形貌

從表1可以看出：采用高壓無(wú)氣噴涂和空氣噴涂?jī)煞N噴涂的方式涂層MEK均可達(dá)最高等級(jí)5級(jí)，附著力數(shù)值方面，高壓無(wú)氣噴涂明顯大于空氣噴涂；用100倍放大鏡對(duì)兩種噴涂方式漆膜表面進(jìn)行觀察（圖1），可以明顯看出空氣噴涂漆膜表面較為粗糙、顆粒較多，高壓無(wú)氣噴涂漆膜表面相對(duì)較為平整、光滑。根據(jù)無(wú)機(jī)富鋅漆的特性，其干膜鋅含量超過(guò)85%，為了抗流掛，配方設(shè)計(jì)時(shí)采用快干型溶劑體系，因此采用壓力較小的空氣噴涂時(shí)，容易出現(xiàn)干噴現(xiàn)象，即部分溶劑未到達(dá)噴涂基材表面就已經(jīng)揮發(fā)，最終導(dǎo)致漆膜結(jié)構(gòu)疏松、表面粗糙，因而附著力數(shù)值較低。因此，在油漆施工時(shí)，盡量采用高壓無(wú)氣噴涂，有利于提高涂層附著力以及漆膜外觀。

2、漆膜固化效果隨時(shí)間變化情況

對(duì)室內(nèi)和戶外放置試驗(yàn)板定期進(jìn)行的MEK和附著力測(cè)試結(jié)果如表2所示。室內(nèi)放置試驗(yàn)板7~15d 的MEK擦拭可達(dá)5級(jí)，附著力測(cè)試數(shù)值30d接近最大值，說(shuō)明漆膜在放置30d后接近完全固化；戶外放置試驗(yàn)板7d的MEK擦拭即可達(dá)5級(jí)，附著力測(cè)試數(shù)值15d接近最大值，說(shuō)明漆膜在放置15d后接近完全固化。實(shí)驗(yàn)結(jié)果表明，無(wú)機(jī)鋅漆膜在沒(méi)有人工加濕養(yǎng)護(hù)條件下能夠完全固化，但是固化時(shí)間較長(zhǎng)，室內(nèi)放置時(shí)固化時(shí)間＞1個(gè)月。為了縮短工期、提高漆膜固化效果，建議在施工時(shí)對(duì)涂層進(jìn)行人工加濕養(yǎng)護(hù)。

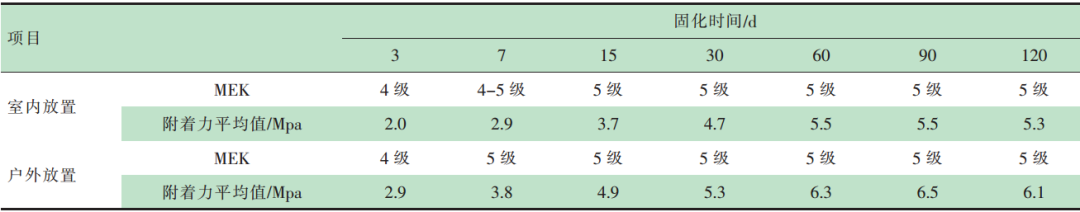

表2 漆膜固化效果隨時(shí)間變化實(shí)驗(yàn)結(jié)果

3、不同試劑MEK擦拭效果對(duì)比

標(biāo)準(zhǔn)的無(wú)機(jī)鋅MEK擦拭試劑應(yīng)為丁酮或丙酮，考慮到該類試劑屬于易制毒品，施工現(xiàn)場(chǎng)較難獲取，檢驗(yàn)人員通常使用其它試劑進(jìn)行擦拭試驗(yàn)，而不同試劑的MEK擦拭效果均不相同。本部分實(shí)驗(yàn)通過(guò)控制漆膜養(yǎng)護(hù)條件，模擬出不同MEK擦拭等級(jí)的漆膜表面，分別采用丁酮、丙酮、混合稀釋劑以及甲基異丁酮進(jìn)行MEK擦拭試驗(yàn)，比較了不同試劑的MEK擦拭效果。

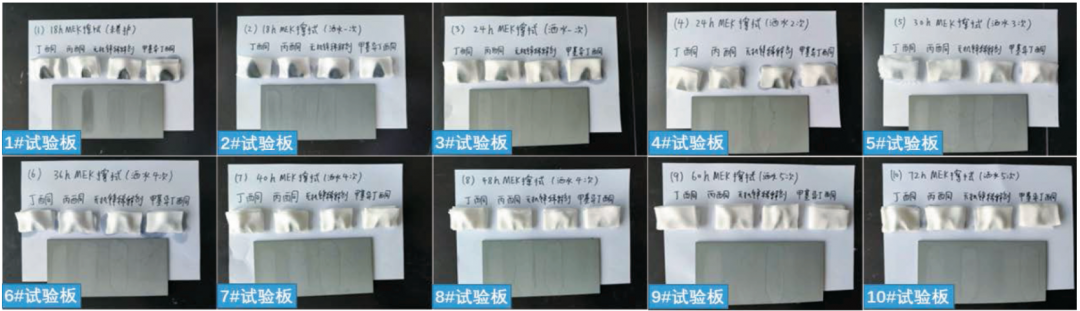

圖2 不同試劑MEK擦拭實(shí)驗(yàn)結(jié)果

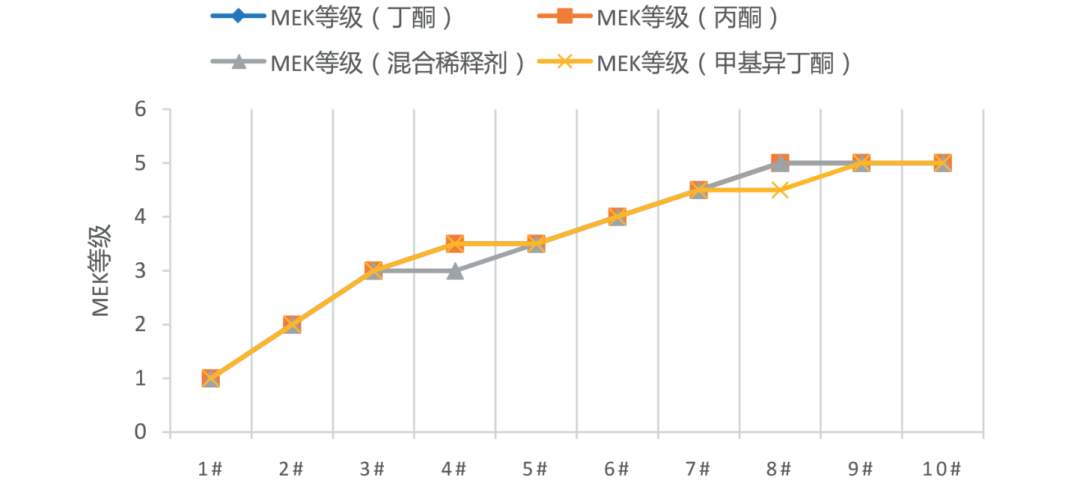

圖3 不同試劑MEK擦拭效果對(duì)比圖

從圖2中可以看出，從1#實(shí)驗(yàn)板到10#實(shí)驗(yàn)板，丁酮、丙酮、混合稀釋劑、甲基異丁酮4種試劑呈現(xiàn)出由深到淺的一致性變化；從圖3 中可以更直觀看出4種試劑的MEK擦拭結(jié)果基本一致，說(shuō)明4種溶劑的擦拭效果基本相同。在丙酮和丁酮較難獲取的情況下，可以用混合稀釋劑（50%異丙醇+35%丙二醇甲醚+15%乙醇）和甲基異丁酮兩種試劑進(jìn)行替代。

4、漆膜表面打磨對(duì)涂層性能的影響

分別對(duì)未打磨、打磨后的涂層進(jìn)行了MEK擦拭和附著力測(cè)試。根據(jù)測(cè)試結(jié)果（表3），不同時(shí)間點(diǎn)打磨后的涂層MEK擦拭均可達(dá)5級(jí)。涂層附著力方面，漆膜完全固化后進(jìn)行打磨，打磨后涂層附著力與未打磨涂層附著力無(wú)明顯差異；漆膜未固化完全前打磨，涂層附著力數(shù)值明顯低于未打磨涂層。同時(shí)，對(duì)完全固化后打磨的涂層表面，用100倍放大鏡進(jìn)行觀察（圖4），打磨后漆膜表面可見(jiàn)明顯劃痕，但無(wú)裂紋。因此，漆膜完全固化后進(jìn)行打磨，其性能未出現(xiàn)明顯下降。

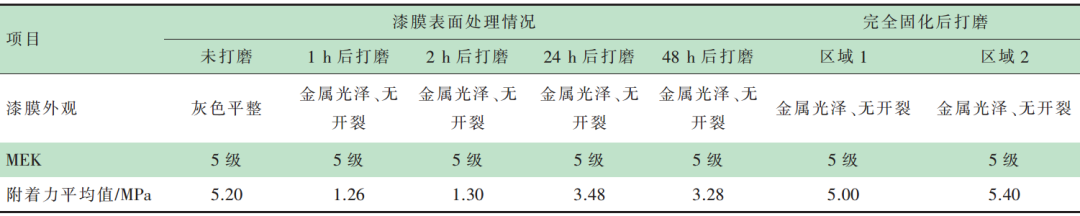

表3 打磨前后涂層MEK及附著力測(cè)試結(jié)果

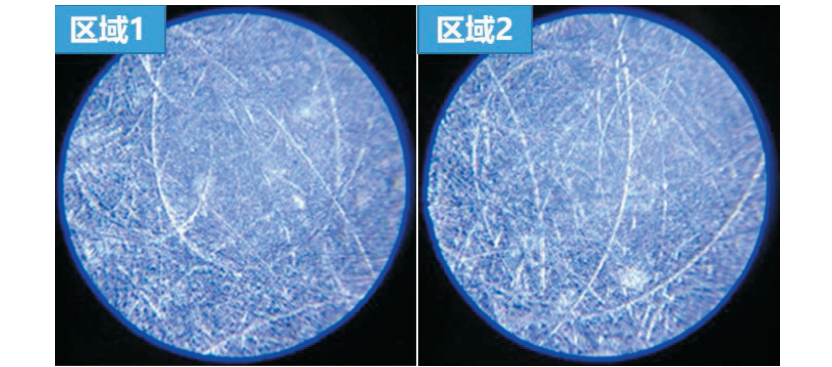

圖4 漆膜固化完全打磨后涂層表面微觀形貌

5、復(fù)涂對(duì)涂層性能的影響

本實(shí)驗(yàn)內(nèi)容主要是針對(duì)施工過(guò)程中對(duì)涂層厚度不滿足要求的施工區(qū)域進(jìn)行復(fù)涂以達(dá)到規(guī)定厚度的操作進(jìn)行的模擬驗(yàn)證，考察漆膜性能是否滿足要求。根據(jù)實(shí)驗(yàn)數(shù)據(jù)（表4），復(fù)涂后無(wú)機(jī)鋅涂層附著力出現(xiàn)了不同程度的下降，0.5h后復(fù)涂涂層附著力下降約20%；當(dāng)復(fù)涂間隔超過(guò)12h后，涂層的附著力數(shù)值下降超過(guò)50%，同時(shí)涂層MEK擦拭也無(wú)法達(dá)到5級(jí)。用100倍放大鏡對(duì)復(fù)涂前后漆膜表面進(jìn)行觀察（圖5），未復(fù)涂的涂層漆膜表面較為平整、光滑，12h、24h后復(fù)涂漆膜表面較為粗糙、凹凸不平，說(shuō)明無(wú)機(jī)鋅漆噴涂時(shí)出現(xiàn)了干噴現(xiàn)象。因此，根據(jù)以上結(jié)果分析，無(wú)機(jī)鋅涂層復(fù)涂后漆膜各項(xiàng)性能均出現(xiàn)了下降。

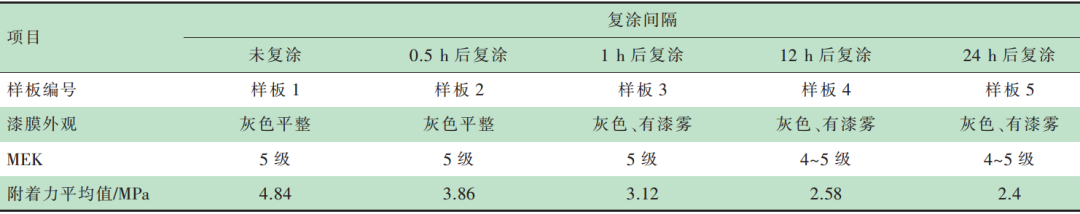

表4、復(fù)涂前后涂層性能測(cè)試結(jié)果

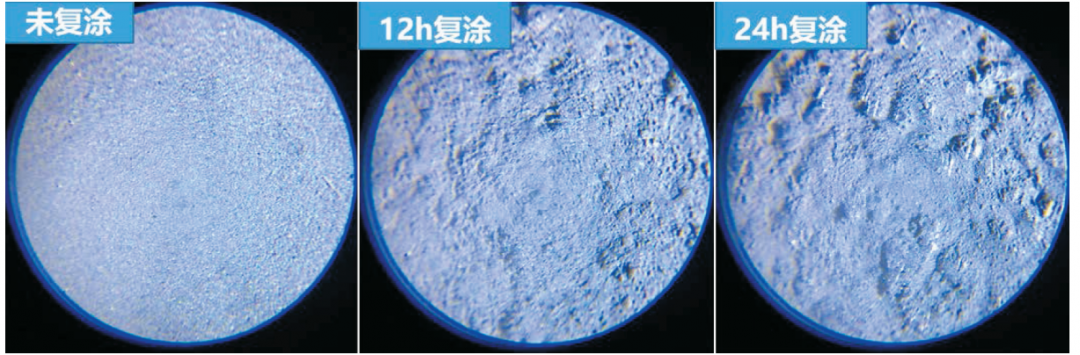

圖5、復(fù)涂前后涂層表面微觀形貌

三、結(jié)語(yǔ)

（1）無(wú)機(jī)鋅漆采用高壓無(wú)氣噴涂，涂層附著力和漆膜外觀等明顯優(yōu)于空氣噴涂；

（2）無(wú)機(jī)鋅涂層在沒(méi)有人工加濕養(yǎng)護(hù)條件下能夠完全固化，但是固化時(shí)間較長(zhǎng)，室內(nèi)放置時(shí)漆膜完全固化所需時(shí)長(zhǎng)超過(guò)1個(gè)月；

（3）甲基異丁酮和混合稀釋劑（50%異丙醇+35%丙二醇甲醚+15%乙醇）對(duì)無(wú)機(jī)鋅涂層的MEK擦拭效果與丁酮、丙酮相當(dāng)，在丙酮和丁酮較難獲取的情況下，前兩者可作為無(wú)機(jī)鋅涂層的MEK擦拭試劑；

（4）對(duì)無(wú)機(jī)鋅漆膜完全固化后進(jìn)行打磨，打磨后涂層附著力與未打磨涂層附著力無(wú)明顯差異，對(duì)未固化完全的漆膜進(jìn)行打磨，涂層附著力數(shù)值明顯偏低；

（5）與未復(fù)涂涂層相比，無(wú)機(jī)鋅涂層復(fù)涂后漆膜各項(xiàng)性能均出現(xiàn)了下降，當(dāng)復(fù)涂間隔超過(guò)12h后，涂層的附著力數(shù)值下降超過(guò)50%，同時(shí)涂層MEK擦拭也無(wú)法達(dá)到5級(jí)。

四、夢(mèng)能服務(wù)與支持

1、免費(fèi)樣品

如果您對(duì)我公司的工業(yè)重防腐油漆產(chǎn)品有需要或者申請(qǐng)樣品試用，請(qǐng)與我們的客服人員取得聯(lián)系。400-878-0506

油漆樣品適用范圍：

用于新建項(xiàng)目：驗(yàn)證油漆配套的可行性、檢驗(yàn)附著力、效果圖與實(shí)際顏色的色差。

用于維修項(xiàng)目：驗(yàn)證與舊涂層的兼容性。

用于日常修補(bǔ)：提供少量樣品用于修補(bǔ)破損處。

申請(qǐng)用量：在1KG以內(nèi)免費(fèi)送貨上門。

2、免費(fèi)打樣

如果您想看到工業(yè)重防腐油漆在產(chǎn)品上的實(shí)際應(yīng)用、外觀、性能測(cè)試，請(qǐng)與我們客服人員聯(lián)系，將樣板寄往夢(mèng)能科技營(yíng)銷部，由專業(yè)噴涂人員為樣板提供油漆打樣。

3、服務(wù)團(tuán)隊(duì)

夢(mèng)能對(duì)技術(shù)服務(wù)團(tuán)隊(duì)始終進(jìn)行一系列的標(biāo)準(zhǔn)化管理，從專業(yè)培訓(xùn)到日常報(bào)告的管理都有一整套完善的體系。夢(mèng)能公司每年都會(huì)對(duì)技術(shù)服務(wù)人員進(jìn)行定期的技術(shù)培訓(xùn)和能力審計(jì)，以使每一位技術(shù)服務(wù)人員保持高水準(zhǔn)的專業(yè)素質(zhì)，每一位技術(shù)服務(wù)人員都配備先進(jìn)的涂裝檢驗(yàn)儀器，儀器設(shè)備均按規(guī)定的時(shí)間期限進(jìn)行定期校驗(yàn)，以保證每套儀器設(shè)備工作狀況良好。

4、購(gòu)買通道

零售：購(gòu)買50kg以內(nèi)，線上購(gòu)買，抖店直接下單購(gòu)買。

工廠業(yè)務(wù)：長(zhǎng)期合作、量大從優(yōu)、生產(chǎn)調(diào)試、質(zhì)量檢測(cè)、開(kāi)具13%專用發(fā)票

貿(mào)易、代理：提供代工業(yè)務(wù)支持，項(xiàng)目保護(hù)。

業(yè)主、總包、設(shè)計(jì)院：提供防腐方案設(shè)計(jì)、性能檢測(cè)、施工方案、現(xiàn)場(chǎng)技術(shù)指導(dǎo)。

涂裝施工：提供解決方案、現(xiàn)場(chǎng)技術(shù)指導(dǎo)。
